產品資訊 傳動鏈條
傳動鏈條也稱為滾子鏈。
鏈輪是一種機械元件，它透過稱為鏈輪的齒輪狀旋轉體，將馬達或其他裝置的動力以張力的形式傳遞到從動軸。
它由五個部分組成：內鏈片、外鏈片、銷、套筒和滾子，一般用於低速、重載動力傳輸和懸吊驅動。
它具有減速比大、軸距調節靈活、可雙面用於多軸傳動等優異特性。此外，它還具有使用壽命長、強度高、耐腐蝕等優點，使其適用於多種應用情境。
傳動鏈條傳動特性
- ·可以獲得很大的減速比。(一般為1:7)
- ·允許較長的軸間距離 (通常小於4m) 。軸間距離的自由度高也是特點。
- - 鏈條的兩側均可使用，從而實現多軸傳動。
- ·易於安裝和更換。(易於切割)
- ·只要結構以較短的軸間距離支撐鏈，即使軸是垂直的也可驅動使用。
- ·與皮帶驅動相比，在相同扭矩下可減小鏈輪直徑。
- ·因為力的傳遞是通過很多齒數進行的，所以鏈輪的齒磨損比齒輪更有利。
- ·與齒輪相比，具有很高的衝擊吸收能力。
結構
■鏈的基本3尺寸
節距、滾輪直徑和內鏈節寬度稱為滾輪鏈的三個基本尺寸。當這三個尺寸相同時，滾子鍊和鏈輪在尺寸上是相容的。
*1鬆配合
組合軸和孔時，始終會出現間隙的配合。
孔公差帶完全位於軸(銷軸或軸套)公差軸上方的配合。
*2壓入配合
組合軸和孔時，始終可以擰緊的配合。
孔公差帶完全位於軸(銷軸或軸套)公差帶下方的配合。
鏈片
板是在傳動過程中承受輥子鏈張力的成員。該張力通常是重復載荷，但有時會產生衝擊。因此，板不僅需要靜態抗拉強度，還需要具有高疲勞強度和高衝擊強度以及動態韌性。
銷軸
銷通過板承受剪切和彎曲的同時，滾子鏈條彎曲與鏈輪嚙合時，與套筒一起構成軸承部。因此，除剪切強度、彎曲強度、韌性外，還需要耐磨損性。
套筒
軸套通過各零件承受復雜的力，特別是與鏈輪嚙合時，需要通過滾子反復承受衝擊負荷，因此衝擊疲勞強度必須很大。另外，因為是銷的對手起軸承的作用，所以也要求耐磨損性。
滾子
滾子在滾子鏈嚙合到鏈輪上時，因與前齒的碰撞而反復承受衝擊負荷。另外，嚙合後，根據張力的大小，與牙齒的嚙合平衡位置會發生變化，因此要夾在牙齒和套筒之間移動齒面，承受壓縮負荷和摩擦力。因此，需要衝擊疲勞強度、耐壓縮強度、耐磨損性。
註) RS11-SS・15・25・35無滾子。
內鏈節
兩個套筒壓入兩個內鏈片中，滾輪安裝在套筒外側，以便旋轉。單列或多列均使用相同零件。
外鏈節和中間板
外鏈節透過兩個銷軸壓入兩個外鏈片中。對於多列滾輪鏈，外鏈節上增加了一個中間鏈片。 RS RS滾子鏈條的中間鏈片為鬆配合（*1），而超級鏈條的中間鏈片則為壓入配合（*2）。
滾子鏈通常由許多連接的鏈節組成，可以無限循環使用，也可以端末固定，但無論哪種情況，都需要連結鏈節（例如，用於懸掛應用時需要特殊的連結鏈節）。此外，如果滾子鏈的鏈節數為奇數，可以使用過渡鏈節，但最好盡可能設計成偶數鏈節。

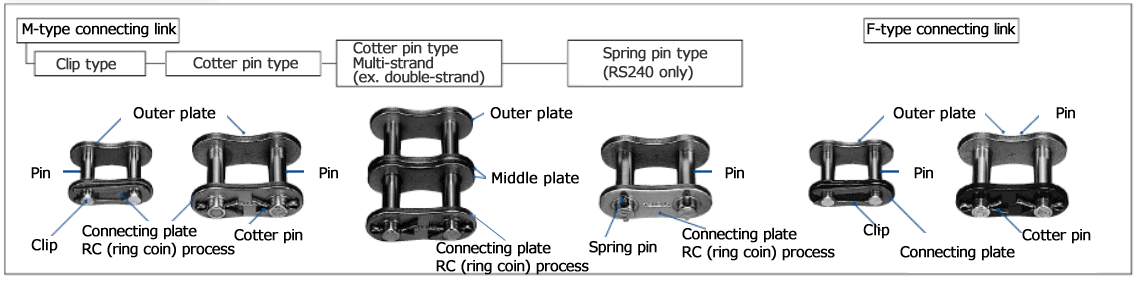

連結鏈節
單擊放大
| 鏈品種 | 連結鏈節名稱 | 銷軸與配件 板間 |
接頭鏈片 緊固方法 |
註意事項 |
|---|---|---|---|---|
| RS滾子鏈條 | M型連結鏈節 型式:JL |
鬆配合 （M） |
卡簧 開口銷 彈簧銷 |
對於多列連結鏈節，將帶有 RC 加工的接頭鏈片（註 3）安裝在最外側。 運行速度在傳動能力表白色區域所示的範圍內。 |
| F型連結鏈節※ 型式:FJL |
壓入配合 （F） |
C型夾 開口銷 彈簧銷 T型銷 |
請務必依照規定的用途，並在傳動能力表中彩色部分所示的速度範圍內使用本產品。 如果您需要 F 型連結鏈節，請在訂購時務必註明。 |
|
| 免加油鏈條 | M型連結鏈節 型式:JL |
鬆配合 （M） |
C型夾 開口銷 |
可用於免加油鏈條傳動能力表的整個範圍。 接頭鏈片採用鋼筋混凝土加工製程。 |
| 超級鏈條 | M型連結鏈節 型式:MJL |
鬆配合 （M） |
彈簧銷 | 接頭鏈片採用鋼筋混凝土加工製程。 |
| F型連結鏈節 型式:FJL |
壓入配合 （F） |
彈簧銷 | 應在高衝擊傳動中使用，特別是在重載傳動或可能受到側力作用時。 | |
| 超級H鏈條 超強鏈條 |
F型連結鏈節 型式:JL |
壓入配合 （F） |
彈簧銷 | 使用每個鏈的專用連結鏈節。 |
| 強力鏈條 | M型連結鏈節 型式:MJL |
鬆配合 （M） |
開口銷 彈簧銷 |
接頭鏈片採用 RC 加工製程。 使用強力鏈條專用連結鏈節。 |
| F型連結鏈節※ 型式:JL |
壓入配合 （F） |
開口銷 彈簧銷 |
使用強力鏈條專用連結鏈節。 | |
| 商品目錄記載 其他滾子鏈 |
M型連結鏈節 型式:JL |
鬆配合 （M） |
開口銷和C型夾 彈簧銷 T型接腳和Z型接腳 |
請參考各鏈條的尺寸圖。 請注意，只有 NP、NEP 和 SNS 鏈具有 RC 加工的接頭鏈片。 |
| 註) | |
| 1. | 每種鏈條尺寸的接頭鏈片緊固方式如圖所示，並附有對應的說明。 |
| 2. | *只有RS滾子鏈條和強力鏈條的F型接頭鏈片才有黑色外觀。 |
| 3. | 環柱加工（RC）加工是椿本特有的工藝，它在接頭鏈片的銷孔周圍形成塑性變形區域，目的是在孔周圍產生殘餘應力。即使鬆配合，強度也不會降低，鏈條可以與主鏈具有相同的強度。 |
環柱加工處理

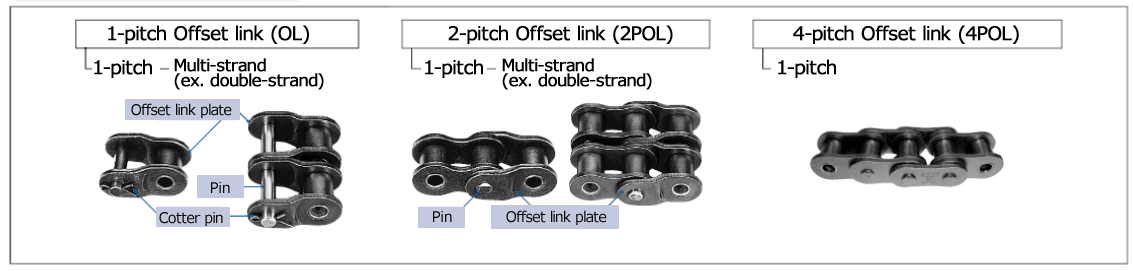

過渡鏈節
單擊放大
| 註) | |
| 1. | 請參考尺寸圖，以了解可與過渡鏈節一起使用的滾輪鏈類型和尺寸。 |
| 2. | 過渡鏈節的傳動能力和最大容許張力可能低於主鏈。 |
傳動鏈條產品列表
世界上最值得信賴的品牌椿本RS滾子鏈
我們推出符合 JIS、ASME 和 ISO 標準的最常用全球標準傳動鏈條。
傳動鏈條通常被廣泛用作經濟的動力裝置，適用於低速和重載，但透過仔細考慮使用和潤滑方法，它們也可以用於更高的速度。
如果需要更大的傳輸容量，除了增加尺寸外，還可以使用兩股或三股的多列鏈。
尺寸
RS15～RF400
尺寸
RF06B～RS56B
