彰顯椿本威信的微型鏈－不鏽鋼規格Epsilon Chain
在極小空間內的動力傳遞不會睏擾嗎?
「不鏽鋼規格Epsilon Chain」實現了緊湊的尺寸和高性能。
「不鏽鋼規格Epsilon Chain」是一種透過精密零件製造和組裝技術，製成世界上最小尺寸的滾輪鏈。
您是否曾因可靠的動力傳遞、定位精度、緊湊的彎曲性等原因想採用滾子鏈，但因空間問題而擱置?
「不鏽鋼規格Epsilon Chain」可滿足以前無法使用鏈條進行動力傳輸的緊湊佈局需求。
當然，也可以縮小傳統鏈的大小，因此它有助於縮小應用程序的尺寸。
↑播放影片
Epsilon Chain不鏽鋼規格
三大優勢

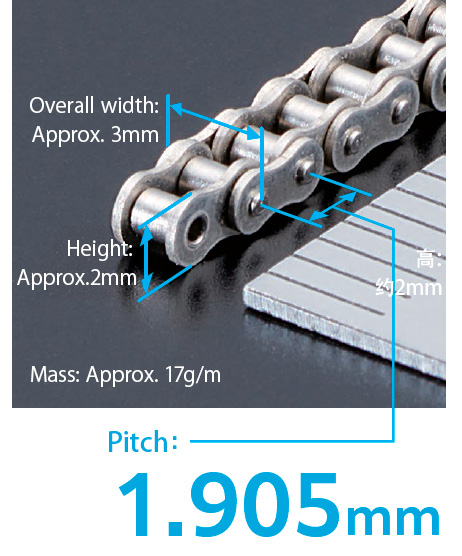

1.世界最小尺寸
單擊放大
世界上最小的滾子鏈，鏈節距為 1.905 mm。
高度、寬度、質量與以往產品截然不同，實現了驚人的省空間傳動。

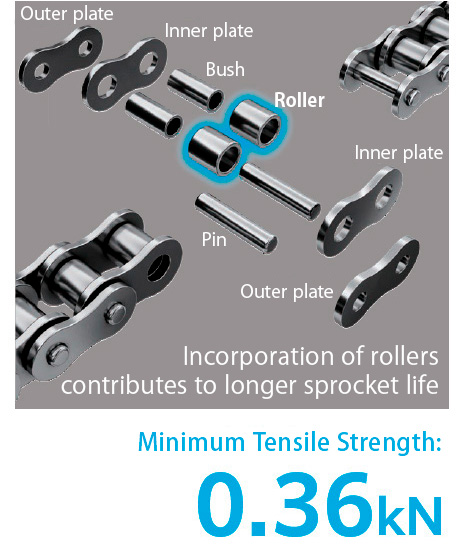

2.確保足夠的強度
單擊放大
鏈條雖小，但抗拉強度為0.36kN。
毫不吝嗇地投入了椿本所擁有的核心技術，完成了雖小卻很強的高規格鏈子。
一般而言，小型鏈條是無滾輪的套筒鏈條，但我們選擇了一種帶有滾輪的結構。
為延長鏈輪等周邊部件的壽命做贡獻。
3.適應腐蝕環境
為了能在各種環境下長久使用，採用了不鏽鋼材質。
在清洗等有水的環境中也可以使用。
與小型傳動部件的比較
由於實現了世界最小尺寸，可以應對以往鏈條不適用的用途，並支持從皮帶、鋼絲繩進行替換。
鏈條的優勢
- 可靠的動力傳動
與摩擦傳動不同，由於是嚙合傳動，因此不會產生打滑。 - 可用於推力應用
由於剛性高，在正反向運動時也不易發生“撓曲” - 小巧彎曲
不會像鋼絲繩或皮帶的芯線那樣，因彎曲而變形或斷線。
|
Epsilon
|
小節距
|
小直徑
|
|
|---|---|---|---|
| 緊湊 | ◎ | △ | △ |
| 抗拉強度 | ○ | - | ◎ |
| 定位 精度 |
○ | ◎ | X |
| 擠出 用途 |
○ | X | X |
| 安裝張力 設定 |
○(不需要) | X (必需) | - |

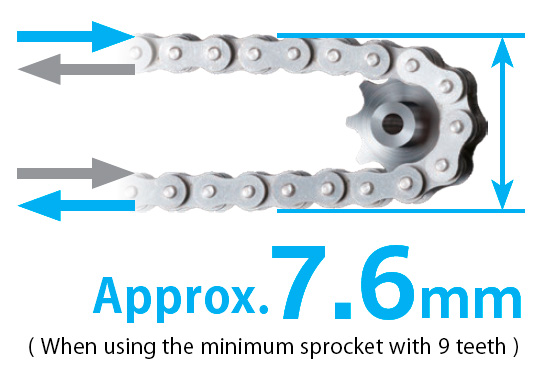

「不鏽鋼規格Epsilon Chain」可非常緊湊地進行捲掛，適用於狹小且複雜的佈局空間。
用於承載齒形帶或鋼絲繩的皮帶輪需要法蘭以防止其脫落，這增加了節距圓直徑方向上所需的空間。
應用實例
通過縮小鏈的尺寸，實現各種應用程序的小型化和輕量化。
另外，通過減小背隙，可以期待操作精度的提高。

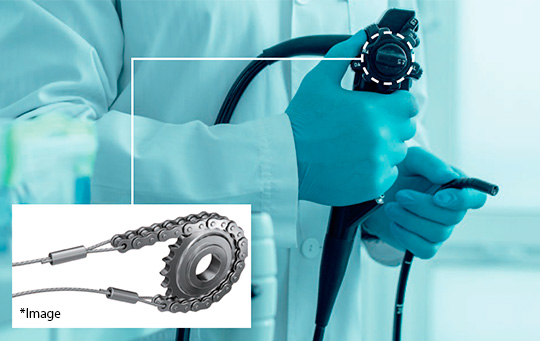

內窺鏡裝置的操作部
此外也廣泛應用於下述場景
末端效應器
農作物收獲機械人
輔助套裝
假手
規格
商品名稱
不鏽鋼規格Epsilon Chain

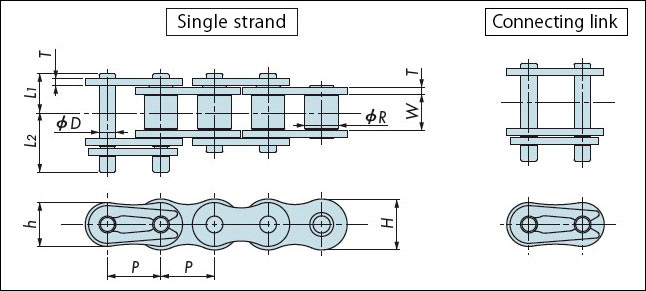

規格
| 品名 | 間距 P |
滾子直徑 R |
內鏈節 內寬 W |
鏈片 | ||
|---|---|---|---|---|---|---|
| 厚度 T |
寬度 H |
寬度 h |
||||
| RS6-ESS-1 | 1.905 | 1.19 | 1.27 | 0.25 | 1.81 | 1.56 |
| 銷軸 | 最小拉伸強度 kN{kgf} |
概略質量 kg/m |
1個單位的 鏈節數 |
||
|---|---|---|---|---|---|
| 直徑D | L1 | L2 | |||
| 0.596 | 1.4 | 2.1 | 0.36 {37} |
0.017 | 532 |
型號表示例
| RS6 | - | ESS | - | 1 | - | RP | + | 151L | - | RR |
| 尺寸 | 規格 | 列數 | 本體 銷軸 樣式 |
鏈節數 | 端末 記號 |
|||||
註)
- 1. 本產品為小型鏈條，與傳統尺寸鏈條相比，其操作方式有許多差異。傳動鏈條及鏈輪產品目錄中的技術說明以及椿本産業用機械製品資訊網站上的技術資料中的部分資訊並不適用於本產品，因此，請就選用和操作事宜與我們聯繫。
- 2 鏈板上沒有任何刻印。
- 3.銷軸未進行鉚接。
- 4. 由於連結鏈節的安裝較為困難，因此不建議使用連結鏈節。
- 5 沒有過渡鏈節。
- 6 不支援超過1個單元的長尺寸編組。
- 7. 當鏈節數量為偶數時，使用外鏈節形成無限循環結構（不使用連結鏈節）。但是，當鏈節數量少於 80 個時，則使用連結鏈節形成無限循環結構。有關無限循環結構的具體問題，請與我們聯絡。當鏈節數量為奇數時，兩端皆使用內鏈節。
如果您需要上述配置以外的其他配置，請與我們聯絡。
系列
Epsilon Chain不鏽鋼規格
鏈輪
規格
| 型號 | 齒數 | 節距圓 直徑 DP |
外徑 Do |
軸孔直徑 d |
輪轂 | 約 質量 g |
|
|---|---|---|---|---|---|---|---|
| 直徑 D H |
長度 L |
||||||
| RS6-1B9T-ESS | 9 | 5.57 | 6.3 | 2 | 3 | 3.5 | 0.2 |
| RS6-1B15T-ESS | 15 | 9.16 | 10.1 | 2 | 6 | 5 | 1.4 |
| RS6-1B21T-ESS | 21 | 12.78 | 13.7 | 4 | 10 | 6 | 3.1 |
註)
- 1最小齒數是9。關於上表以外的規格也將進行制作探討，敬請垂詢。
- 2.成品軸孔已完成加工。關於和軸的連接方法，我們會根據客戶需求提供合適的方案，歡迎諮詢。
- 3也有提高耐磨損性的表面處理，請咨詢。
