產品資訊 聯軸器
聯軸器是一種機械元件，用於連接驅動軸和從動軸，並將馬達的動力傳遞到設備。
聯軸器在連接驅動軸和從動軸方面也發揮著多種作用，例如吸收軸之間的不對中（安裝誤差）、減少馬達振動、防止馬達熱量傳遞到設備，以及防止在出現某種問題時因聯軸器損壞而導致馬達或設備發生故障。
什麼是聯軸器？
·連接軸 (驅動機側) 和軸 (從動機側) 的零件。
聯軸器用於連接對向驅動機（例如馬達）的軸與被驅動馬達（如泵浦）的軸心，也稱為軸接頭。
聯軸器的作用
作用 (1) :在對接軸上傳遞旋轉力 (扭矩) 。

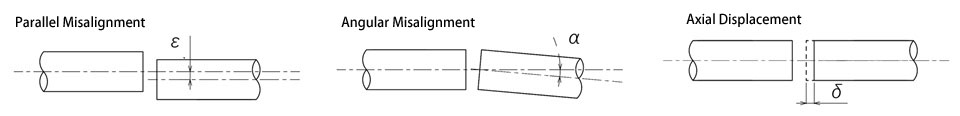

作用 (2) :吸收安裝誤差 (錯位) 。
聯軸器產品列表
ECHT-FLEX聯軸器（盤式膜片聯軸器）：柔韌、高剛性、無需潤滑
膜片聯軸器透過擰緊 U 形螺帽在螺栓中產生軸向力，並透過輪轂、墊圈和圓盤之間的摩擦力傳遞扭力。
由於沒有滑動部件，因此不存在因磨損而導致的壽命限制；而且由於其設計低於疲勞極限，因此可以長期使用。
由於採用摩擦傳動，因此無背隙，具有高扭轉剛性，可無潤滑使用，最適合連接伺服電機、步進電機等。
椿本的聯軸器和ECHT-FLEX聯軸器採用基於有限元素方法的最佳化形狀的圓盤，能夠可靠地傳遞扭矩，同時靈活地吸收不對中。
我們有NER系列，它具有獨特的中央單元結構，無需客戶自行組裝磁碟，NES系列適用於小型精密用途，通用NEF系列產品陣容齊全，NEH系列大容量類型。
- 膜片不是消耗品。
如果膜片損壞，可能是由於過載或安裝錯誤（未對準）等問題造成的。
由於摩擦傳動，膜片聯軸器沒有使用壽命。請考慮使用NER系列，該系列產品預先安裝了盤片，方便安裝。 - *通常情況下，請考慮墊塊型。
單型結構無法吸收偏心率（平行誤差）。
| 墊塊型 |  |
2組圓盤組合的款式，可吸收角度誤差、平行誤差、軸向位移的所有不對齊，使用範圍最廣。 |
|---|---|---|
| 單件式 |  |
它只有一套圓盤，只能吸收角度誤差和軸向位移，不能吸收平行誤差，因此建議僅安裝在CNC工具機和其他可以精確對中的設備上。 *一般居中時，請使用墊塊型。 |
ECHT-FLEX NER系列
型號 NER□□ W~
具有易於安裝的獨特中央單元結構，實現了緊湊且大的傳輸能力。
- ·大傳輸力:
新圓盤形狀，較以往系列大幅提升扭矩。 - ·超群的使用性:
將碟片、墊片一體化的獨特中央單元構造，消除了現場繁瑣的碟片
組裝作業。安裝拆卸僅限於中央單元和輪轂之間的螺栓拆卸。 - ·對應大軸孔徑:
中央組合構造，最大軸孔徑較以往系列大。 - ·無背隙、無潤滑、長壽命:
無背隙、扭曲剛性高，適用於伺服電機定位裝置。
此外，無滑動部分，無需使用潤滑油。 - ・多種選擇：
可以採用多種組合方式，包括使用動力鎖進行軸緊固和法蘭安裝。
容量
適用於大中型容量
適用軸徑
Φ25mm～Φ145mm
扭矩範圍
590～8500N・m
長間隔
有
最大:輪轂面間距6000mm
其他
對應CFRP制長襯墊
可對應電氣絕緣規格
ECHT-FLEX NES系列
型號NES□□ W/S~
這是一個小型膜片聯軸器，其輪圈和墊片材料採用超硬鋁合金。
- ·低慣性力矩:
輪轂材質使用輕量、高強度的超超硬鋁材質，配合獨特的輪轂形狀，實現低慣性
。 - ·高扭曲剛性:
直型輪轂擁有高扭曲剛性，伺服電機驅動等的追隨性優異，最適合精密控制。 - ·壓倒性的備貨品種:
低慣性輪轂與直型輪轂合計，可實現56個品種、3252種軸孔直徑的組合。 - ·無背隙:
最適合高精度定位運行。 - ·高扭矩、確實的軸固定力:
獨特的夾具形狀提高了軸固定力。 - ·容易安裝:
兩側輪轂以專用夾具對中，組裝時確保同軸度。
與軸的連接為夾緊方式，只需擰緊兩側2根夾緊螺栓即可安裝。
容量
小容量
適用軸徑
Φ4mm～Φ50mm
扭矩範圍
0.7～300N・m
長間隔
無
輪轂的種類和組合
直型輪轂×直型輪轂
低慣性輪轂×低慣性輪轂
直型輪轂×低慣性輪轂
ECHT-FLEX NEF系列
型號NEF□□ W/S~
我們擁有種類繁多的通用膜片聯軸器，您可以選擇最適合您應用的軸緊固方式。
可供選擇。
- ·無潤滑長壽命:
無滑動部分無潤滑，可長時間使用。 - ·高抗扭剛性:
兼具高抗扭剛性與優異柔軟性。 - ·可對應耐環境規格:
也可制作不鏽鋼規格、無電解鍍鎳規格。 - ·軸連接方式:
特長、使用方法等，詳情請參照詳情頁面。
錐形鎖固定、夾子固定、鍵固定、動力鎖固定 - ・另有長墊塊型可供選擇：
適用於與MD齒輪箱配合使用的直線軸傳動。
我們還有一些長墊片現貨供應。
容量
中等容量
適用軸徑
Φ9mm～Φ130mm
扭矩範圍
19.6～6860N・m
長間隔
有
最大:輪轂面間距6000mm
其他
對應CFRP制長襯墊
可對應電氣絕緣規格
ECHT-FLEX NEH系列
型號NEH □ □ W/U~
這是一個大型膜片聯軸器，最大扭力可達 176,000 N・m。
- - 大型墊塊型聯軸器。
- ·除了標準輪轂 (N輪轂)，適配器輪轂 (A輪轂) 可以獲得更大的軸孔直徑，拆卸磁碟連接部件
備齊了無需安裝即可拆卸、組裝墊片單元的單元墊片輪轂 (U輪轂) 。 - - 也可生產與齒輪聯軸器相容的規格，用於替換齒輪聯軸器。
- -也可以生產長墊塊型。
- ·也可以使用分割型墊片和絕緣螺栓組制作電絕緣規格。
- ·如希望使用按鍵以外的連接方式時，請諮詢本公司。
容量
高容量
適用軸徑
Φ72mm～Φ289mm
扭矩範圍
8820～176000N・m
長間隔
有
最大:輪轂面間距6000mm
其他
可對應電氣絕緣規格
