產品資訊 機械式過載保護機器
我們的產品系列包括球型過負荷扭矩保護装置，當負載超過設定值時，球會從袋中跳出並自由旋轉（觸發）；摩擦型扭力限制器，當施加的負載大於摩擦力時，它會打滑；以及扭力保持器和迷你扭力保持器，它們是適用於連續打滑的打滑離合器和製動器。
機械式過載保護機器的類型

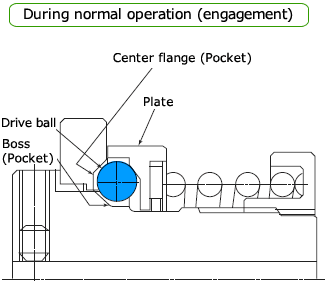

球型（過負荷扭矩保護装置）
通過球傳遞動力。
負荷上升到設定值以上時，球會從袋中彈出空轉 (跳閘)，從而切斷動力。
一旦過載解除，它將自動復帰或手動復位，並且具有很高的重複跳閘精度。
單擊放大

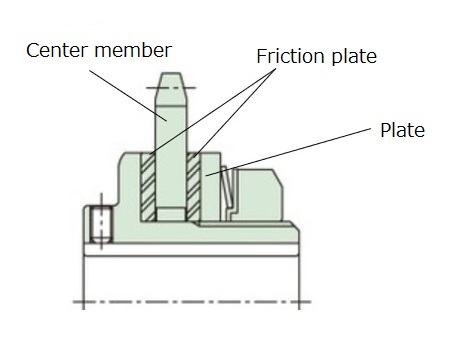

摩擦型（扭力限制器、扭力保持器、迷你扭力保持器）
利用摩擦力傳遞動力。
承受超出摩擦力以上的負荷時，打滑並中斷動力。
過載消除後自動復位，但無法重設至原先的位置。構造比傳動滾珠式簡單，價格低廉。
單擊放大
與剪力銷的區別
在剪力銷保護方法中，如果負載增加並超過銷的強度，銷就會斷裂，扭力就會被切斷。
它價格便宜，但不會自動復位，所以你需要更換銷軸，而且設定的扭力也無法調整。
椿本機械式過載保護機器在兩種類型中均能自動復帰，從而減少維護工作。
切斷動力的轉矩的設定可以無階段進行，所以可以配合裝置進行調整。
椿本機械式過載保護機器的各種變體
| 過負荷扭矩保護装置 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| TGB系列 | TGE系列 | TGF系列 | TGX系列 | TGM系列 | TGK系列 | TGH系列 | ||||
| 小型尺寸 (TGB08~16) |
中形尺寸 (TGB20~70) |
重複動作 (TGB90~130) |
附鏈輪 (TGB20~70) |
|||||||
| 扭矩範圍 [N・m] |
0.3～11 | 9.8～1080 | 441～7150 | 9.8～1080 | 1.0～700 | 6.0～4900 | 1.5～784 | 0.6～1060 | 15～392 | 32～5050 |
| 軸孔加工範圍 [mm] |
6～16 | 10～70 | 44～130 | 10～70 | 12～50 | 10～90 | 9～70 | 10～60 | 10～45 | 12～125 |
| 重復動作 扭矩精度 |
±10% | ±10% | ±10% | ±10% | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| 背隙 | 無 | 小 | 小 | 小 | 小 | 極小 | 無 | 無 | 極小 | 小 |
| 復原方法 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 | 手動 |
| 過載檢測 | TG感測器 | TG感測器 | TG感測器 | TG感測器 | TG感測器 | TG感測器 | TG感測器 | 極限 開關 |
極限 開關 |
TG感測器 |
| 轉矩刻度 | 有 | 有 | 有 | 有 | 無 | 有 | 有 | 有 | 無※1 | 無 |
| 外觀 |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
※1可通過調節器的壓力調節扭矩。
| 扭力限制器 | 扭力保持器 | 迷你扭力保持器 | |
|---|---|---|---|
| TL | TFK | MK | |
| 扭矩範圍 | 1.0～9310 [N・m] |
0.6～650 [N・m] |
1.96～39.2 [N・cm] |
| 軸孔加工範圍 [mm] |
9～130 | 9～64 | 8・10・12 |
| 背隙 | 無※2 | 無※2 | 無※2 |
| 復原方法 | 自動 | 自動 | 自動 |
| 過載檢測 | 接近開關 轉速計 |
― | ― |
| 轉矩刻度 | 無 | 有 | 有 |
| 外觀 |  |
 |
 |
※2僅限單向運行時。
機械式過載保護機器產品清單
過負荷扭矩保護装置 護罩
一種高精度、分離式機械式過載保護機器，採用滾珠或凸輪結構。
您可以根據您的應用需求選擇各種類型，包括通用型、無背隙型、密封型、寬範圍扭力設定型和氣動離合器結構型。
過負荷扭矩保護装置TGB系列
型號TGB~
品種豐富用途廣泛的通用型
- ·有小形、中形、大形等多種尺寸可供選擇，是一款適用於多種用途的商品。
- ·即使尺寸相同，也可通過不同顏色的彈簧來區分設定扭矩
- ・另有鏈輪及聯軸器類型可供選擇
設定扭矩範圍
0.3～7150 N・m
重復轉矩精度
±10%
背隙
小
過負荷扭矩保護装置TGE系列
型號TGE~
相同尺寸、可進行大範圍扭矩設定的款式
- ·可選擇可安裝小直徑皮帶輪、寬幅皮帶輪的類型1和可直接安裝A型鏈輪、皮帶輪的類型3
- ·即使是相同尺寸，也可以根據彈簧的數量區分設定扭矩
設定扭矩範圍
1.0～700 N・m
重復轉矩精度
±5%
背隙
小
過負荷扭矩保護装置TGX系列
型號TGX~
獨創的傳動滾珠與楔形構造，高精度類型。
- ·沒有背隙，平時的剛性很好。
- ·行程中的運動損失極小
- ·即使尺寸相同，也可通過不同顏色的彈簧來區分設定扭矩
- ・另有聯軸器式和動力鎖式可供選擇
設定扭矩範圍
1.5～784 N・m
重復轉矩精度
±5%
背隙
無
過負荷扭矩保護装置TGF系列
型號TGF~
復位位置精度優良的類型
- ·輸出法蘭的安裝面精度好，最適合直接安裝索引臺
- ·即使是相同尺寸，也可以根據彈簧的數量區分設定扭矩
- ・可與ECHT-FLEX聯軸器搭配使用
設定扭矩範圍
6.0～4900 N・m
重復轉矩精度
±5%
背隙
極小
過負荷扭矩保護装置TGM系列
型號TGM~
耐環境性好的密封型
- ·由於是封入潤滑脂的密閉型，因此不會因灰塵、油、水等的侵入而影響扭矩精度。
- ·凸輪從動軸承和口袋的嚙合是兩點接觸按壓的，所以沒有背隙。
- ・另有鏈輪及聯軸器類型可供選擇
設定扭矩範圍
0.6～1060 N・m
重復轉矩精度
±5%
背隙
無
過負荷扭矩保護装置TGK系列
型號TGK~
帶氣動離合器功能的多功能款
- ·通過調節調節器的空氣壓力，可以遠程操作運轉中的扭矩。
- ·也可以通過遠程操作作為ON OFF離合器使用。
- ・可與ECHT-FLEX聯軸器搭配使用
設定扭矩範圍
15～392 N・m
重復轉矩精度
±5%
背隙
極小
過負荷扭矩保護装置TGH系列
型號TGH~
可直接安裝在電機等高速旋轉軸上，也可支持高扭矩的型號
- ·重復動作扭矩精度在±5%以內
- ·由於超負荷而跳閘後，具有驅動側的旋轉不會傳到從動側的功能。
- ・也可生產聯軸器式和皮帶輪式兩種。
設定扭矩範圍
32～5050 N・m
重復轉矩精度
±5%
背隙
小
