產品資訊　電纜保護鏈條

電纜保護鏈條是一種機械部件，它可靠地支撐和引導電力、信號和其他電纜和管道，這些電纜和管道隨著設備的移動部件一起移動，從而保護它們免受磨損。

將電纜或管子穿過具有鏈狀連接結構的主體，並在移動部分和固定部分之間以一定的彎曲角度獨立運行。

根據存放的電纜管數量，可在內部安裝隔板以防止內容物滑動，延長使用壽命。

材質有樹脂和鋼等，可以應對直線運動和旋轉運動、三維。

了解詳情

結構和特性

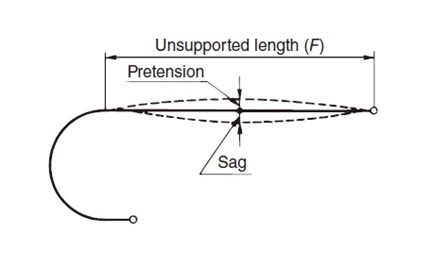

從移動端到彎曲頂點的距離，是電纜保護鏈條能夠獨立站立的長度。
允許的長度因產品類型而異，請查看每個產品頁面上的能力曲線圖。

電纜保護鏈條移動端來回運動時兩點之間移動距離。

這是電纜保護鏈條的預留長度，用於吸收安裝尺寸誤差。
具體數量取決於品種和尺寸，請查看每個產品頁面上的「連結計數計算」部分。

電纜保護鏈條以一定的半徑向某個方向彎曲，這個半徑稱為彎曲半徑。
這取決於品種和尺寸，請查看每個產品頁面。

此圖顯示了電纜/軟管質量（kg/m）允許的自由跨距長和移動行程範圍。只要運行條件在虛線所示的範圍內，即可使用此圖。
具體情況取決於類型和尺寸，因此在選擇時請查看每個產品頁面上的能力曲線圖。

電纜保護鏈條採用凸起結構，以補償電纜保護鏈條本身重量以及電纜和軟管的質量造成的自由跨距撓度。

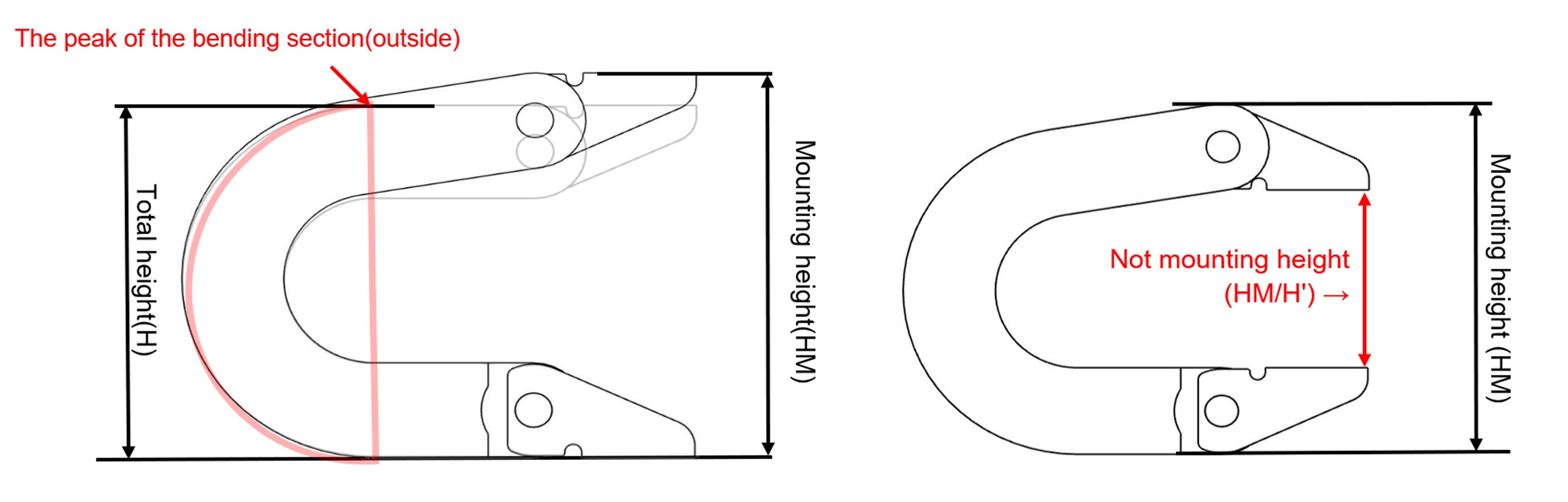

如果安裝高度過高，凸起部分會被抑制，導致電纜保護鏈條承受過大的力道。這可能會縮短電纜保護鏈條的使用壽命，因此請務必按照安裝高度進行設計和安裝。

※註:安裝高度不是固定支架安裝表面與移動支架安裝表面之間的高度。(見下圖)

使用內周側安裝的支架時，也請將“固定端支架外周面至移動端支架外周面的高度”作為安裝高度進行設計和安裝。

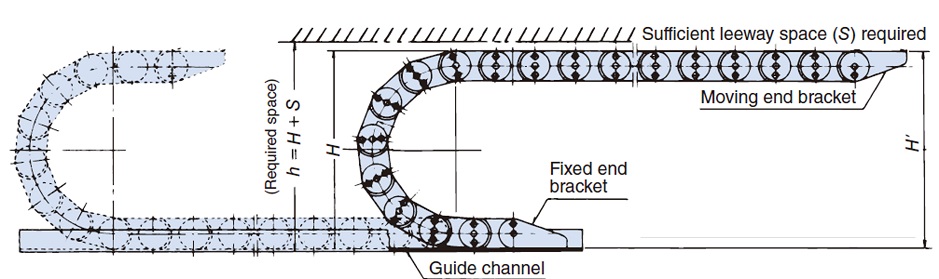

所需空間（h）是指在設備上安裝電纜保護鏈條所需的空間。

預留預留空間(S) 是為了防止設備與電纜保護鏈條因電纜保護鏈條在移動過程中發生凸起、多邊形運動或擺動而接觸。具體計算方法請參閱產品目錄。

注意）請依照安裝高度 H' 尺寸進行設計和安裝。

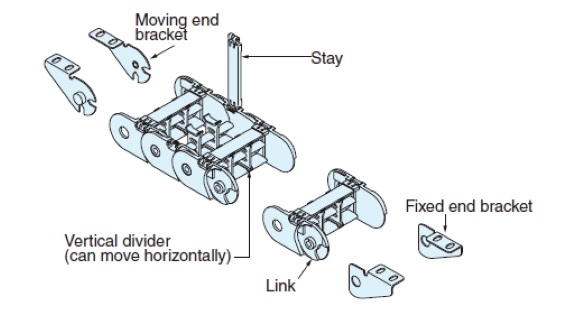

它由連接和臂組成，是容納電纜軟管的部分。

具有在一定半徑內只向一個方向轉彎的功能。手臂的開閉構造有外周側開閉型、內周側開閉型等種類。

外周側

內周側

內外周兩側開閉類型的情況下，內周側的手臂稱為鎖住。

這是用於將電纜保護鏈條連接到設備上的零件。如果是樹脂材質，則稱為支架；如果是金屬材質，則稱為安裝支架。

有構造、安裝方法等各種各樣的種類。每種尺寸的適用種類不同，詳情請確認各商品頁面。

這是用於分隔電纜保護鏈條本體內部儲存空間的部件。

垂直隔板：將電纜保護鏈條本體內部的儲存空間分隔成左右兩部分。有滑動式和固定式兩種類型，通常每隔兩節電纜安裝一個。
- 水平隔板：將電纜保護鏈條本體內部的儲存空間分隔成上下兩部分。有兩種類型：一種是將整個空間分隔成上下兩部分，另一種是僅將部分空間分隔成上下兩部分。
如果使用水平分隔條，則需要兩個或多個垂直分隔條。
·隔板的陣容根據尺寸有所不同。請確認各商品頁面。
