產品資訊 塑膠模組鏈條
塑膠模組鏈條是一種輸送帶，它透過像磚塊一樣組合塑膠模組化鏈節來實現寬闊的輸送面，有寬幅型和固定寬幅型兩種類型。
根據用途和搬運物形狀，您可以選擇“封閉型”、“開放型”、“網狀型”、“翼板型”、“橡膠型”和“磁帶型”等鏈類型。
我們還有各種輸送機週邊零件，例如專用鏈輪、托輥、塑膠軌道、鏈條導軌零件和軸承單元。
塑膠模組鏈條的特點
共同特點
- 特點一：所有零件均採用塑膠材質，輕巧易用。>>查看詳情
- 特點二：鏈條易於切斷&連接，便於局部維修，減少維護時間。 >>查看詳情
- 特點 3：豐富的產品線可實現多種佈局>>查看詳情
所有部件均為塑料，重量輕，易於使用

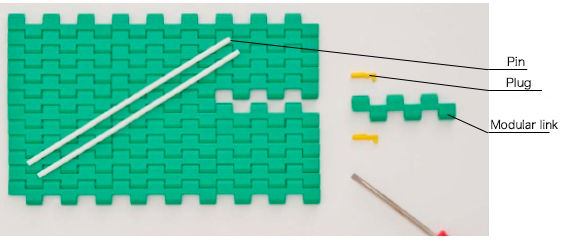

塑膠模組鏈條由三個塑膠零件組成：“模組鏈節”、“銷軸”和“插頭”，比金屬鏈條輕得多。
鏈條可以輕鬆切斷&連接，從而實現局部維修並減少維護時間。
切割作業不需要特別的工具，可以簡單地進行切割作業。關於各自的分解、連接方法，請參照各產品的使用說明書。
| 寬幅型銷軸方式 | 固定寬型銷軸方法 | |||
|---|---|---|---|---|

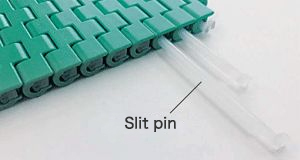

| 滑塞 | 塞子 | 卡扣式附件 | 狹縫銷 | 特殊階梯式銷軸 |
 |
 |
 |
 |
 |
豐富的產品陣容可實現多種佈局
不僅可用於水平搬運，還可用於傾斜搬運、90度、180度、S形曲線搬運、正反搬運、淋浴裝置等各種佈局、環境及場所。
| 傾斜輸送 | S形曲線輸送 | 正反輸送 |
|---|---|---|
 |
 |
 |
寬幅型和固定寬幅型的特點
更大的搬運面積提高了生產能力

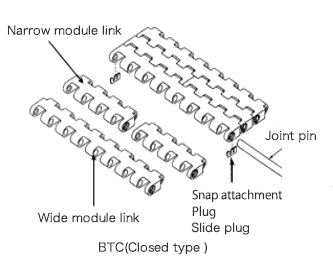

寬窄不同的塑料模塊組合成磚狀，可以任意構成鏈子的寬度。
塑膠模組鏈條的容許張力與鏈寬成正比，從而可以獲得很高的抗拉強度。
鏈條寬度和鏈節距因產品而異。請查看各產品頁面。
這種寬幅型塑膠模組鏈條不僅可以調整長度，還可以調整寬度。
鏈型
封閉型
- ·板的頂部是光滑的，沒有開孔
- ·鏈子上嵌入磁鐵的磁鐵型系列
- ·最適合人員運輸等的防滑型陣容
梳齒型
- ・與傳送板搭配使用時，可防止搬運物或掉落。
- ·大開孔的板塊構造排水效果好
開式
- ·板上面有開孔
- ·與封閉式相比，清潔性更好，最適合用於排水和冷卻
橡膠類型
- ·在運送面上將橡膠二色成形 (一體成形) 的高摩擦型
- ・傾斜的板材上表面輸送方式可防止箱子和其他搬運物滑落。
網狀型
- ·板上面有開孔
- ·與封閉式相比，清潔性更好，最適合用於排水和冷卻
- ·有通過鉸鏈結構擴大開孔的類型和在封閉型的基礎上設置長孔的類型
翼板型
- ·可傾斜搬運箱子、包裝箱、散裝物等
- ·可根據您的要求變更翼板高度、安裝間隔
寬幅款式一覽
同一系列的鏈條具有相同的鏈節距值。
-
WT0400系列
（鏈節距：4.5mm）- 封閉型
-
WT0700系列
（鏈節距：7.5mm）- 封閉型
-
WT1300系列
（鏈節距：13.1mm）- 開式
-
WT1500系列
（鏈節距：15mm）- 封閉型
- 開式
-
WT151 0系列
（鏈節距：15mm）- 封閉型
- 開式
- 翼板型
- 橡膠類型
-
BT5系列
（鏈節距：15mm）- 封閉型
- 網狀型
-
BT6系列
（鏈節距：19.05mm）- 封閉型
- 開式
- 網狀型
-
WT1900系列
（鏈節距：19.05mm）- 梳齒型
-
BT8系列
（鏈節距：25.4mm）- 封閉型
-
WT2250系列
（鏈節距：25.4mm）- 開式
- 翼板型
- 橡膠類型
-
WT2500系列
（鏈節距：25.4mm）- 封閉型
- 開式
-
WT2510系列
（鏈節距：25.4mm）- 封閉型
- 翼板型
-
WT2520系列
（鏈節距：25.4mm）- 封閉型
- 橡膠類型
-
WT2700系列
（鏈節距：27.2mm）- 封閉型
- 開式
-
WT3000系列
（鏈節距：30mm）- 封閉型
-
WTU3010系列
（鏈節距：30mm）- 封閉型
-
WT3080系列
（鏈節距：30mm）- 開式
-
WT3100系列
（鏈節距：31.75mm）- 封閉型
-
WT3810系列
（鏈節距：38mm）- 開式
-
WT3820系列
（鏈節距：38.1mm）- 梳齒型
-
WT3830系列
（鏈節距：38.1mm）- 封閉型
-
BT16系列
（鏈節距：50.8mm）- 封閉型
-
WT5700系列
（鏈節距：57.15mm）- 梳齒型
-
WT6300系列
（鏈節距：63.5mm）- 開式
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 4.5 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT0405-W |
 |
|
| 鏈寬mm | 90～945 |
| 組織單位 | 每45mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 7.5 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT0705-W |
 |
|
| 鏈寬mm | 50～2000 |
| 組織單位 | 每50mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 13.1 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 開式 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT1306-W |
 |
|
| 鏈寬mm | 50～3200 |
| 組織單位 | 每50mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 15 | |||||
|---|---|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||||
| 鏈型 | 封閉型 | 開式 | ||||
| - | ||||||
| 本體鏈條規格 | - | |||||
| 銷類型 | - | |||||
| 銷軸材質 | - | |||||
| 銷軸形狀 | - | |||||
| 頂板厚度mm | - | |||||
| 推桿材質 | - | |||||
| 其他功能 | - | RN規格 | 防走失附件可用 | 防走失附件可用 90度轉換轉換 |
防走失附件可用 90度轉換轉換 RN規格 |
- |
| 形式 | WT1505-K | WT1505RN-K | WT1505G-K | WT1505GTO-K | WT1505GTORN-K | WT1506-K |
 |
 |
 |
 |
 |
 |
|
| 鏈寬mm | 76.2～3733.8 | 152.4～3733.8 | 235.6～3740.8 | 76.2～3733.8 | ||
| 組織單位 | 每76.2mm | |||||
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 封閉型 | 開式 | ||
| - | 橡膠類型 | - | ||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | 防走失附件可用 | - | |
| 形式 | WT1515-W | WT1515G-W | WT1515VG-W | WT1516-W |
 |
 |
 |
 |
|
| 鏈寬mm | 50～2300 | 100～2300 | 50～2300 | |
| 組織單位 | 每50mm | |||
| 鏈節距（mm） | 15 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 封閉型 | 開式 | 封閉型 | 開式 |
| 翼板型 | ||||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | 帶防上浮附件(阻力板) | ||
| 形式 | WT1515F-W | WT1516F-W | WT1515T-F-W | WT1516T-F-W |
 |
 |
 |
 |
|
| 鏈寬mm | 50～2300 | 100～2300 | ||
| 組織單位 | 每50mm | |||
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 19.05 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 封閉型 | |||
| - | ||||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | RN規格 | 帶防上浮附件(阻力板) | 帶防上浮附件(阻力板) RN規格 |
| 形式 | BTC6 | BTC6RN | BTC6-T | BTC6RN-T |
 |
 |
 |
 |
|
| 鏈寬mm | 76.2～2514.6 | 152.4～2514.6 | ||
| 組織單位 | 每76.2mm | |||
| 鏈節距（mm） | 19.05 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 開式 | 網狀型 | ||
| - | 開孔類型 | - | ||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | RN規格 | - | |
| 形式 | BTO6 | BTO6RN | BTCP6 | BTN6 |
 |
 |
 |
 |
|
| 鏈寬mm | 76.2～2514.6 | |||
| 組織單位 | 每76.2mm | |||
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 19.05 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 梳齒型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT1907-K |
 |
|
| 鏈寬mm | 228.6～3835.4 |
| 組織單位 | 每76.2mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 | ||
|---|---|---|---|
| 用途 | 對於直線輸送 | ||
| 鏈型 | 開式 | 封閉型 | |
| - | 翼板型 | 橡膠類型 | |
| 本體鏈條規格 | - | ||
| 銷類型 | - | ||
| 銷軸材質 | - | ||
| 銷軸形狀 | - | ||
| 頂板厚度mm | - | ||
| 推桿材質 | - | ||
| 其他功能 | - | ||
| 形式 | WT2250FG | WT2250FG翼板型 | WT2250VG |
 |
 |
 |
|
| 鏈寬mm | 85～ | ||
| 組織單位 | 每85mm | ||
詳細はこちらからご確認ください。
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 25.4 | |
|---|---|---|
| 用途 | 對於直線輸送 | |
| 鏈型 | 封閉型 | |
| - | 橡膠類型 | |
| 本體鏈條規格 | - | |
| 銷類型 | - | |
| 銷軸材質 | - | |
| 銷軸形狀 | - | |
| 頂板厚度mm | - | |
| 推桿材質 | - | |
| 其他功能 | - | |
| 形式 | WT2525-K | WT2525VG-K |
 |
 |
|
| 鏈寬mm | 76.2～2362.2 | |
| 組織單位 | 每76.2mm | |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 30 | |
|---|---|---|
| 用途 | 曲線輸送用 | |
| 鏈型 | 封閉型 | |
| - | ||
| 本體鏈條規格 | - | |
| 銷類型 | - | |
| 銷軸材質 | 特種工程塑膠 | 不鏽鋼 |
| 銷軸形狀 | - | |
| 頂板厚度mm | - | |
| 推桿材質 | - | |
| 其他功能 | - | |
| 形式 | WTU3015T-K | WTU3015T-K-SUSP |
 |
 |
|
| 鏈寬mm | 228.6～762.0 | |
| 組織單位 | 每76.2mm | |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 31.75 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 封閉型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT3109-W |
 |
|
| 鏈寬mm | 300～ |
| 組織單位 | 每100mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 38 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 開式 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT3816-K |
 |
|
| 鏈寬mm | 200～ |
| 組織單位 | 每100mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 38.1 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 梳齒型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT3827-K |
 |
|
| 鏈寬mm | 457.2～ |
| 組織單位 | 每152.4mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 38.1 | |||
|---|---|---|---|---|
| 用途 | 對於直線輸送 | |||
| 鏈型 | 封閉型 | |||
| - | ||||
| 本體鏈條規格 | - | |||
| 銷類型 | - | |||
| 銷軸材質 | - | |||
| 銷軸形狀 | - | |||
| 頂板厚度mm | - | |||
| 推桿材質 | - | |||
| 其他功能 | - | 帶防上浮附件(阻力板) | ||
| 形式 | WT3835-K | WT3835RN-K | WT3835-T | WT3835TRN-K |
 |
 |
 |
 |
|
| 鏈寬mm | 152.4～ | |||
| 組織單位 | 每76.2mm | |||
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 57.15 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 梳齒型 |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT5707-K |
 |
|
| 鏈寬mm | 457.2～ |
| 組織單位 | 每152.4mm |
陣容
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 63.5 |
|---|---|
| 用途 | 對於直線輸送 |
| 鏈型 | 開式 |
| 強力型 | |
| 本體鏈條規格 | - |
| 銷類型 | - |
| 銷軸材質 | - |
| 銷軸形狀 | - |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | WT6306-W |
 |
|
| 鏈寬mm | 400～ |
| 組織單位 | 每100mm |
